VQ双联叶片泵

型号：2520VQ 2525VQ 3520VQ 3525VQ 4520VQ 4525VQ 4535VQ

威格士VQ系列内叶片泵容积效率超过90%，噪声水平低至62 dB(A)，工作压力可达207 bar（3000 psi）。具有更长的使用寿命、更高的生产率和广泛的应用适应性。极低的噪声水平能够满足最苛刻的工业应用要求。

特性与优势

• 紧凑型结构具备高工作压力能力，功率重量比高，安装成本更低。
• 内叶片设计固有的低噪声特性，提升了操作人员的舒适度。
• 双联泵和通轴驱动配置，通过取消双轴伸电动机或减少电机及驱动联轴器的数量，节省安装空间和成本。
• 通轴驱动型号提供了宝贵的回路设计灵活性，例如可在单一输入驱动上同时安装定量型和变量型泵。
• 进油口和出油口可相互呈四种不同方位布置，提供更大的安装灵活性，便于机械设计。

• 订购代码
• 产品尺寸
• 参数

• 2520VQ ordering code:
• 2525VQ ordering code:
• 3520VQ ordering code:
• 3525VQ ordering code:
• 4520VQ ordering code:
• 4525VQ ordering code:
• 4535VQ ordering code:

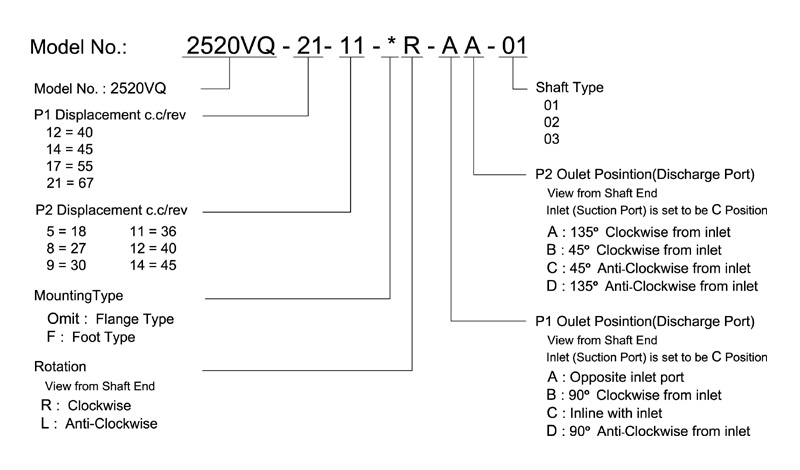

2520VQ ordering code:

2525VQ ordering code:

3520VQ ordering code:

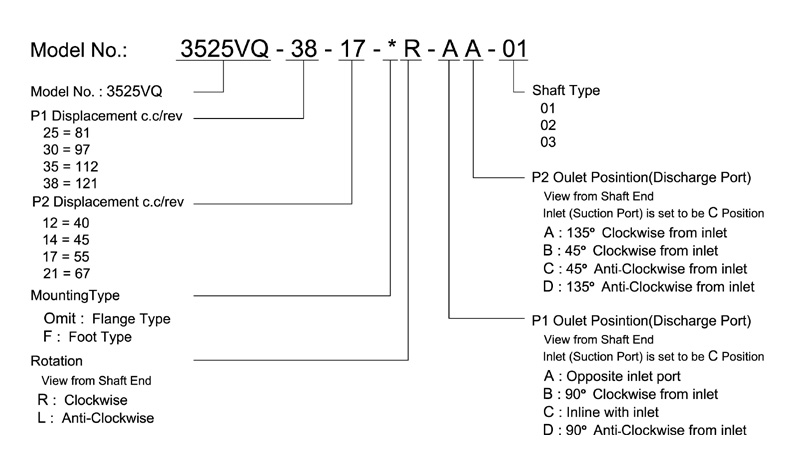

3525VQ ordering code:

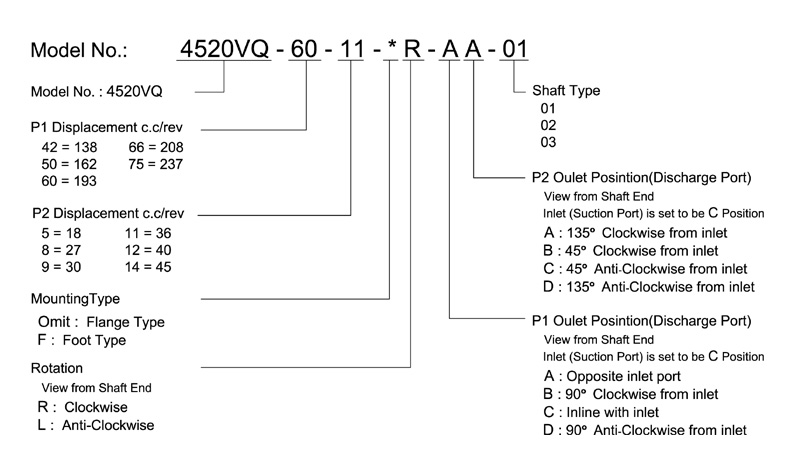

4520VQ ordering code:

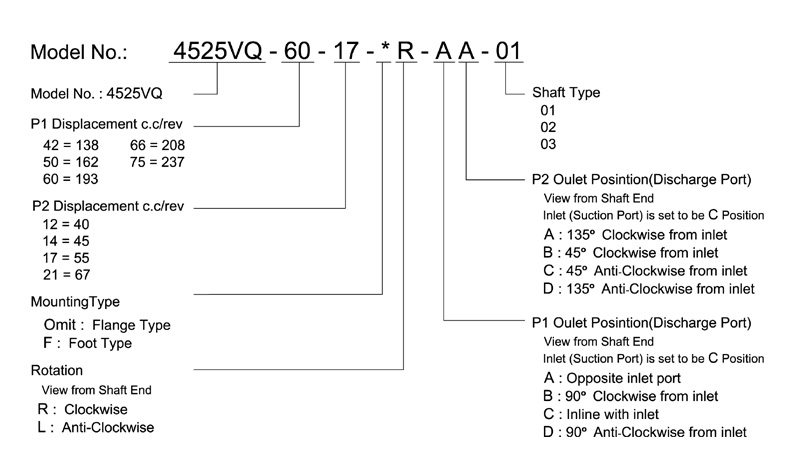

4525VQ ordering code:

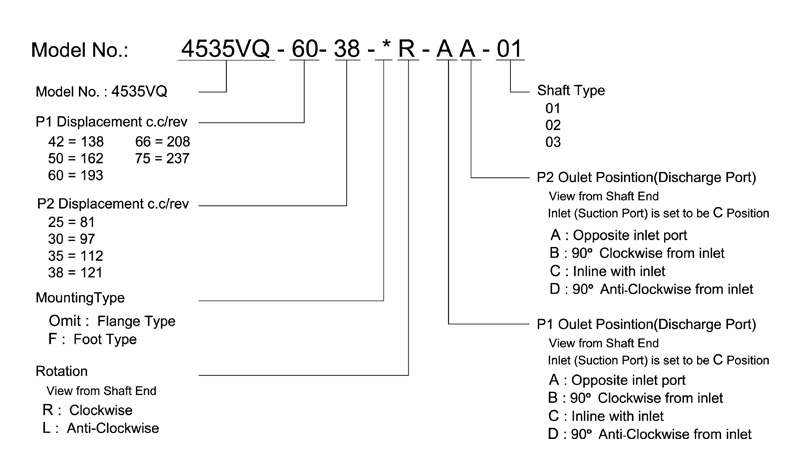

4535VQ ordering code:

• 2520VQ Dimensions:
• 2525VQ Dimensions:
• 3520VQ Dimensions:
• 3525VQ Dimensions:
• 4520VQ Dimensions:
• 4525VQ Dimensions:
• 4535VQ Dimensions:

2520VQ Dimensions:

2525VQ Dimensions:

3520VQ Dimensions:

3525VQ Dimensions:

4520VQ Dimensions:

4525VQ Dimensions:

4535VQ Dimensions:

Model	P1   Shaft End Pumps				P2  Cover-end Pumps				Weight
	Displacement  code	Geometric displacement mL/r	Max. speed rpm	Max. pressure MPa	Displacement  code	Geometric displacement mL/r	Max. speed rpm	Max. pressure MPa	kg
2520VQ	12	40	2700	21	5	18	2700	21	21
	14	45			8	27
	17	55	2500		11	36
	21	67			12	40		16
					14	45		14
3520VQ	25	81	2500	21	5	18	2500	21	34
	30	97			8	27
	35	112	2400		11	36
	38	121			12	40		16
					14	45		14
3525VQ	25	81	2500	21	12	40	2500	21	35
	30	97			14	45
	35	112	2400		17	55
	38	121			21	67
4520VQ	42	138	2200	17.5	5	18	2200	21	43
	50	162			8	27
	60	193			11	36
	66	208			12	40		16
	75	237		14	14	45		14
4525VQ	42	138	2200	17.5	12	40	2200	21	46
	50	162			14	45
	60	193			17	55
	66	208			21	67
	75	237		14
4535VQ	42	138	2200	17.5	25	81	2200	21	53
	50	162			30	97
	60	193			35	112
	66	208			38	121
	75	237		14
